PR01直线旋转电机

PR01 系列直线旋转电机可用于实现直线运动和旋转运动的任意组合。紧凑的外壳包含一个直线电机和一个旋转电机,由两个驱动器分别控制。这意味着上位可以实现高度动态的直线旋转运动,这些运动序列可以被编程为同步或彼此完全独立。


1. 详情
2. 视频
3. 应用
4. 联系方式


1. 详情

旋转部分的峰值扭矩为1.5 至 8.9 Nm,直线行程高达 300mm。除了标准版本外,还有齿轮箱、空心轴和不锈钢部件等组件可选。

  • 直线和旋转独立驱动
  • 压力和扭矩可控
  • 带齿轮箱减速或空心轴
  • 直线和旋转运动可同步
  • 不锈钢版本
  • 常用于闭合和拧紧系统

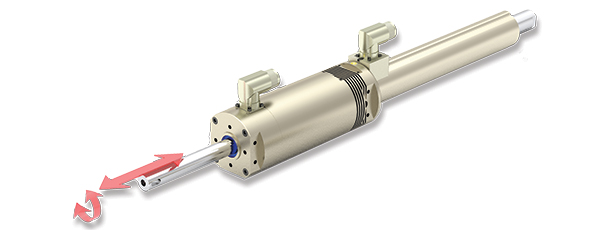

一个部件集成两个独立运动

直线旋转电机可用于执行复杂的任务,例如穿入、闭合、转移、堆叠、对齐等,只需一个组件即可完成许多其他任务。

尤其是多轴闭合系统,可以通过 LinMot 直线旋转电机变得紧凑而有效。

这种电机技术,首次将直线运动和旋转运动与转盘运动分离。现在可以实现直线和旋转运动的任何组合,同时可以任意且独立地设定运动曲线、速度、转动圈数和压力或拧紧扭矩。在过程监控期间,可以读取整个运动过程中盖子的位置,校验安装位置。

只需简单操作,这些创新的多轴闭合系统即可实现生产产品的更改。用户可一直接收关键参数,显着减少因故障造成的停机时间。与机械闭合系统相比,采用直线旋转电机的 LinMot 解决方案所需的闭合过程时间最多可减少 60%。

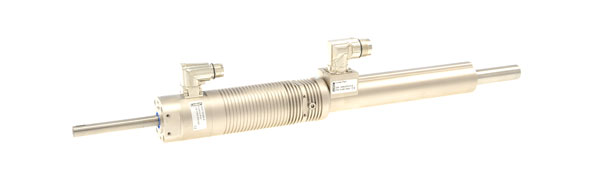

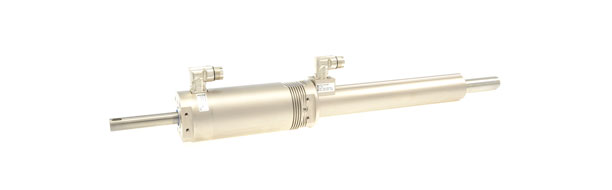

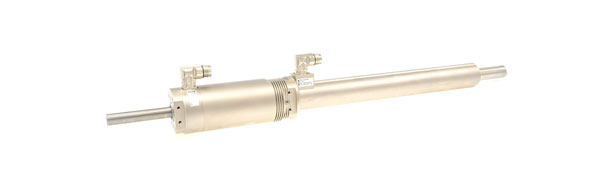

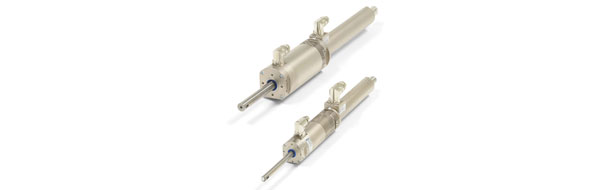

常规电机

直线旋转电机的标准版本为用户提供了多种可用的行程长度、压力和扭矩。

  • 直线运动独立驱动
  • 旋转运动独立驱动
  • 独立的直线和旋转运动
  • 集成位置传感器
  • 集成温度监控
  • 运动和位置曲线可编程
  • 压力可编程
  • 扭矩可编程

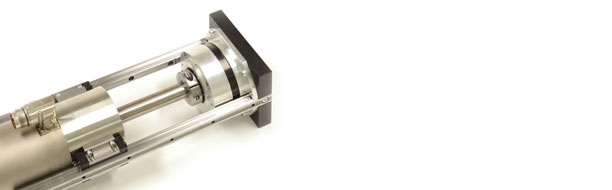

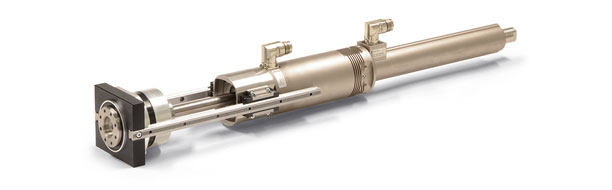

带减速箱的电机

带有齿轮箱的直线旋转电机用于高转动惯量场合,能实现精确的动态定位。在旋转轴外拾取和放置负载是此类电机的经典应用。直线旋转电机非常轻松地实现小型表盘组装工艺,要求垂直行程和旋转运动同步,且可自由编程。

  • 独立的直线和旋转运动
  • 用于高负载运动
  • 用于高扭矩应用
  • 三种传动比可供选择
  • 带导轨,可承受横向载荷

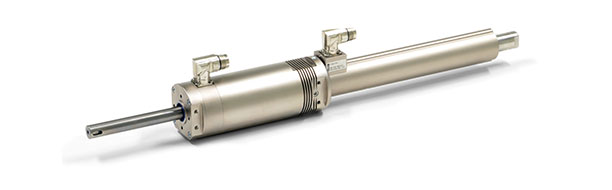

空心轴电机

空心轴在其纵轴上有一个中央通孔,使得压缩空气、真空或其他介质可以通过电机,扩大了直线旋转电机的应用范围。

  • 带空心轴
  • 内径 2.5 / 4.0 毫米
  • 可实现简单的压缩空气供给
  • 可升级为真空吸盘
  • 可与气动或电动夹持器结合使用

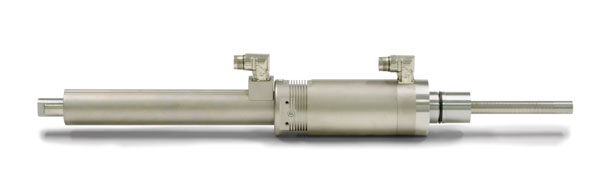

INOX电机

除了标准的直线旋转电机外,PR01-84 系列还有铬钢材质可选。法兰和旋转轴由铬钢制成。旋转轴与定子密封,这意味着直线旋转技术也可以最佳地用于食品和化学工业。

  • 端部和轴由 EN 1.4404 / AISI 316 不锈钢制成
  • 卫生设计
  • 耐清洁剂
  • 适用于食品行业
  • 适用于化工行业
  • 带可换套筒轴承

To the details in the e-catalogue

2. 视频

高速性能

该视频中,所有过程均通过伺服驱动模块进行编程,并可灵活调整。


3. 应用

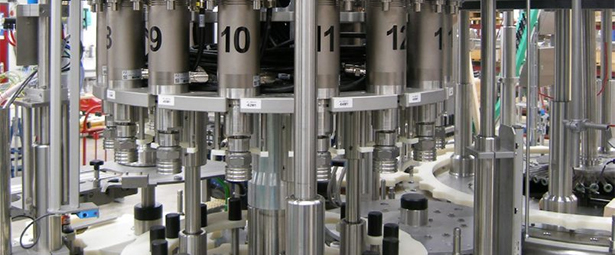

The closure twist

与传统的凸轮技术相比,使用直线旋转电机可以更灵活地实现拧合过程。为此, Tölke 为新型高性能灌装和封口线配备了 LinMot 直线旋转电机,使设置时间/停机时间更短,扩大了设备应用范围。

更多


4. 联系方式

您对PR01系列有任何疑问吗?

我们很乐意回答您对不锈钢电机的任何问题。
请使用以下表格与我们联系或致电我们

销售电话: (0) 13776269231 +86 (0) 512 6724 2858-6903
